Unimax为铬钼钒合金工具钢，其具备以下的特性：

1、各个方向都具有优良的韧性和延展性;

2、良好的耐磨性

3、良好的热处理尺寸稳定性和优良的淬透性

4、良好的抗回火软化性能和良好的高温强度

5、良好的抗热疲劳性和极佳的抛光性

应用

Unimax适合用做长寿命模具，适用于增强性塑料和压塑模具；

Unimax也可于工况非常苛刻的冷作模具，例如，高负荷冲切模具，非常易于崩角的冷锻和搓丝模具等；

对于需要高硬度和高韧性的热作模具及工程用钢，Unimax也是一种很好的选择。

电子马达转子，采用Unimax制作模具

性能

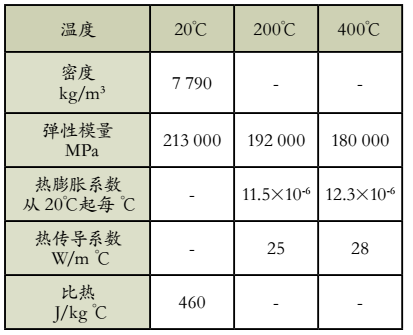

物理性能

淬火回火至56-58HRC.

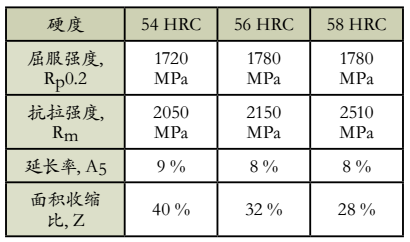

机械性能

热处理

软性退火

在保护状态下，加热至850℃均温后，于炉中以每小时10℃的速度，缓冷至600℃，然后在空气中冷却。

去应力退火

粗加工后的材料加热至650℃，保温2小时后缓慢冷却至500℃，然后置于空气中冷却。

淬火

预热温度:600–650℃和850–900℃。

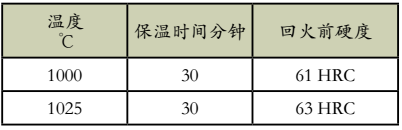

奥氏体化温度:1000–1025℃,通常1025℃。保温时间:30分钟

保温时间＝当钢材的表面及中心达到一致的淬火温度后，才开始计算在炉中的保温时间。

淬火时必须保护，以避免脱碳及氧化

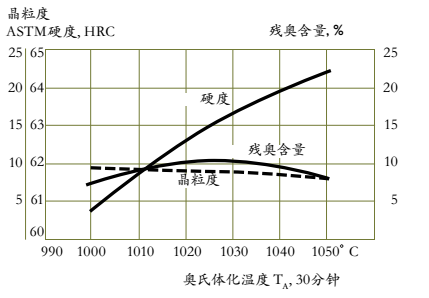

硬度、晶粒度，残奥含量和奥氏体温度间的关系

淬火介质

高速气体/循环气体气氛；真空炉（高速及充足过压气体）；在500－550℃盐浴炉或流动粒子炉中分级淬火；200－350℃分级淬火；

注意：钢材冷却至50－70℃应立即回火。

回火

参照回火曲线图按所需硬度值选择回火温度。回火至少两次，每次回火后，必须冷却到室温，最低的回火温度为525℃。保温时间至少两小时。

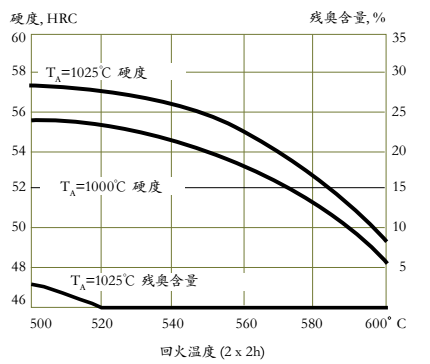

回火曲线图

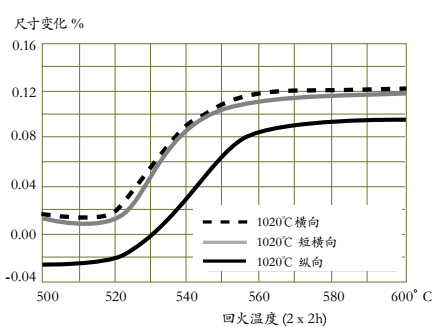

尺寸变化

测量条件是1020℃淬火，保温30分钟，在真 空炉中N2淬火冷却，在800－500℃温度范围内，冷却速度是1.1℃/每秒。

试样尺寸：100×100×100mm

表面处理

为了减小摩擦和增强耐磨性，模具钢材可以进行一些表面处理，最常用的处理方式是氮化处理和表面PVD、CVD涂层。

高硬度和高韧性，并且有较好的尺寸稳定性，使Unimax非常适合做各种表面涂层的基体钢材。

氮化和氮碳共渗

氮和碳氮共渗，可以形成高硬度的表面，可以提高抵抗磨损和咬合的能力。

渗氮后的表面硬度约为1000－1200HV0.2kg, 渗氮层厚度应按照使用要求进行选择。

PVD

PVD，物理气相沉积，是一种在200－500℃温度下，在基体表面沉积耐磨损表面涂层。

CVD

CVD，化学气相沉积，是在1000℃处理高温下，获得的抗磨损表面涂层的一种方法。
