打火花鉴别模具钢材质

将模具钢与高速旋转的砂轮接触，根据磨削产生的火花形状和颜色，大概地确定钢的化学成分的方法，称为火花鉴别法，金华洲在模具钢行业中拥有加工经验20余载，在接触大量的材质实验总结出的火花鉴别材质方法。

鉴别原理

当模具钢样在砂轮上磨削时，高温的微细金属颗粒沿砂轮旋转的切线方向被抛射，之后同空气摩擦，温度继续升高，颗粒发生激烈的氧化和熔化，因而在运行中呈现出一条条光亮的流线。

磨粒处于高温状态，表面被强烈氧化，形成一层FeO薄膜。钢中的碳在高温下极易与氧发生反应，FeO+C→Fe+CO，使FeO还原；

被还原的Fe将再次被氧化，然后再次还原；这种氧化-还原反应循环进行，会不断产生出CO气体，当颗粒表面的氧化铁薄膜不能控制产生的CO气体时，就有爆裂现象发生从而形成火花。

爆裂的碎粒若仍残留未参加反应的FeO和C时，将继续发生反应，则出现二次、三次或多次爆裂火花。

模具钢中的碳是形成火花的基本元素，当钢中含有锰、硅、钨、铬、钼等元素时，它们的氧化物将影响火花的线条、颜色和状态。根据火花的特征，可大致判断出钢材的碳含量和其它元素的含量。

火花形态

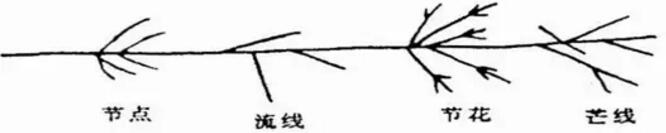

模具钢材在砂轮上磨削时产生的火花由根部火花，中部火花和尾部火花构成火花束。高温磨削颗粒形成的线条状轨迹称为流线。

流线上明亮而又较粗的点称为节点。火花在爆裂时，产生的若干短线条称为芒线。芒线所组成的火花称为节花。

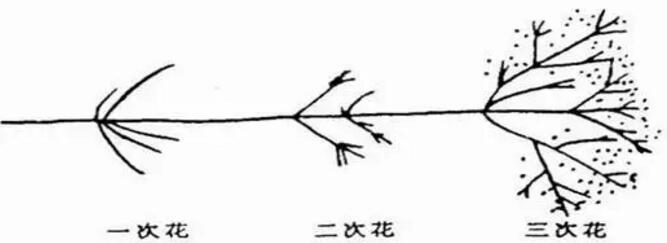

随着碳含量的增加，在芒线上继续爆裂产生二次花、三次花不等。在芒线附近所呈现的明亮的小点称为花粉。

由于钢铁材料化学成分不同，流线尾部呈现不同形状的火花称为尾花。尾花有苞状尾花、狐尾状尾花、菊状尾花和羽状尾花。

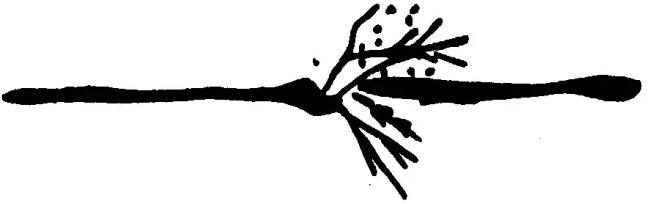

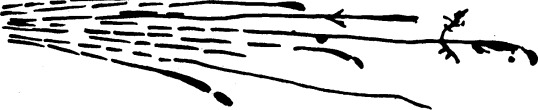

苞状尾花

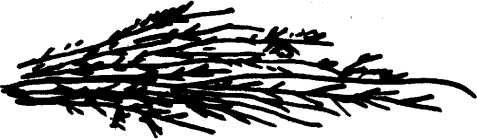

狐尾花

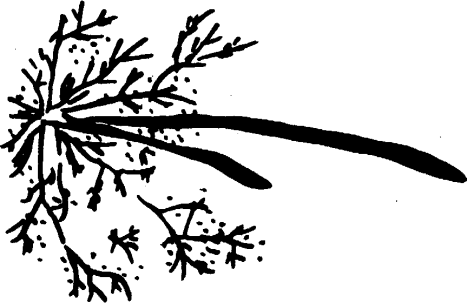

菊状尾花

羽状尾花

实际应用

一 碳素钢的火花特征

碳是钢铁材料火花的基本元素，也是火花鉴别法测定的主要成分。由于含碳量的不同，其火花形状不同。

①低碳钢的流线粗、稀，爆花少且多呈一次花，芒线粗、长并有明亮的节点。火花色泽草黄带暗红色。

20#钢

②中碳钢的流线细长且多，流线尾部和中部有节点，爆花比低碳钢增多，花型大，有一次花和二次花，附少量花粉。火花色泽为黄色。

45#钢

③高碳钢的流线细、短、直、多而密。爆花多，花型较小，多呈二次花、三次花或多次花，芒线细而疏，花粉多，火花色泽为明黄色。

T10钢

二 铸铁的火花特征

铸铁的火花束很粗，流线较多，一般为二次花，花粉多，爆花多，尾部渐粗下垂成弧形，颜色多为橙红。火花试验时，手感较软。

三 合金钢的火花特征

合金钢的火花特征与其含有的合金元素有关。一般情况下，镍、硅、钼、钨等元素抑制火花爆裂，而锰、钒铬等元素却可助长火花爆裂。所以对合金钢的鉴别难掌握。

一般铬钢的火花束白亮，流线稍粗而长，爆裂多为一次花、花型较大，呈大星形，分叉多而细，附有碎花粉，爆裂的火花心较明亮。

镍铬不锈钢的火花束细，发光较暗，爆裂为一次花，五、六根分叉，呈星形，尖端微有爆裂。

高速钢火花束细长，流线数量少，无火花爆裂，色泽呈暗红色，根部和中部为断续流线，尾花呈弧状。

高阶秘籍

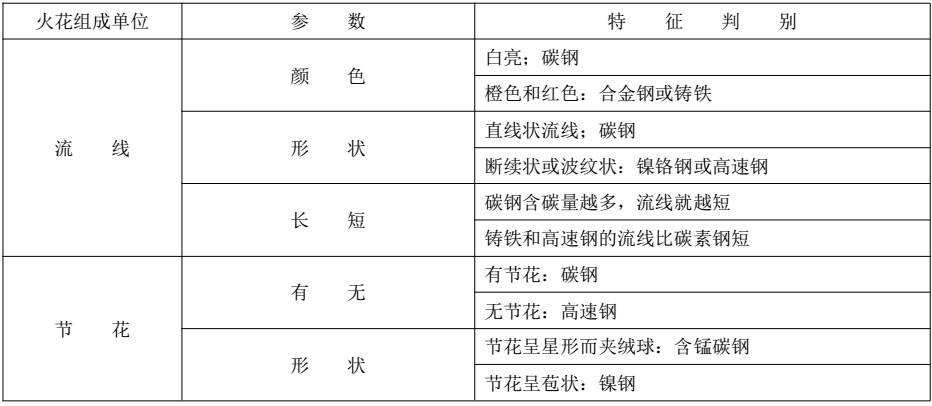

火花鉴别表

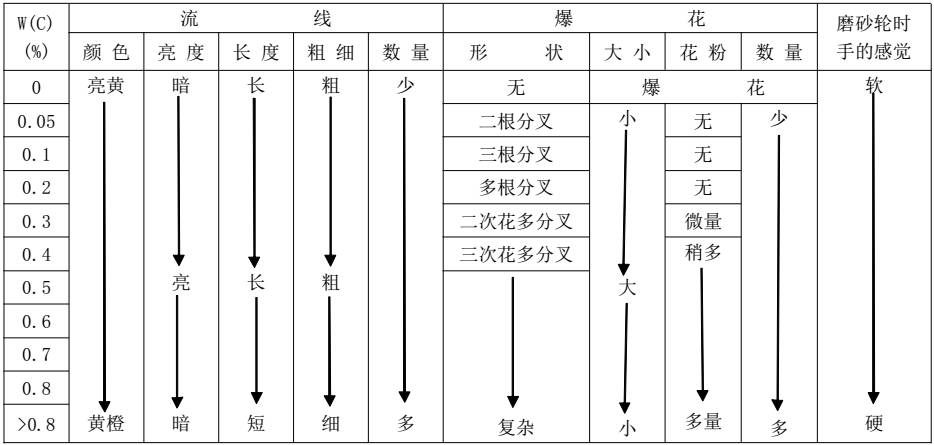

碳钢火花特征表

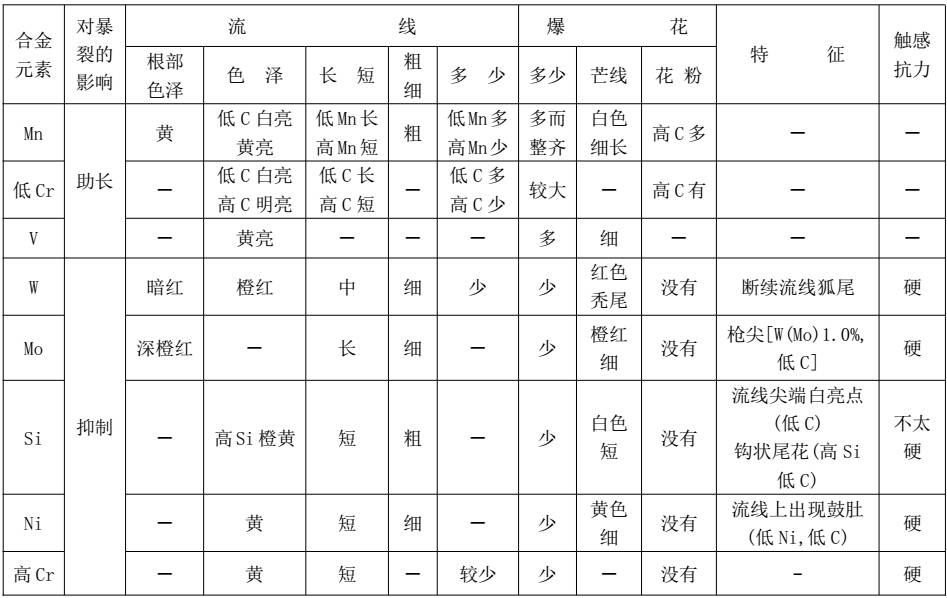

合金元素对火花影响表
